قالب بتن لبه خم یا مدولار-خرید، قیمت و راهنمای انتخاب بهترین قالب

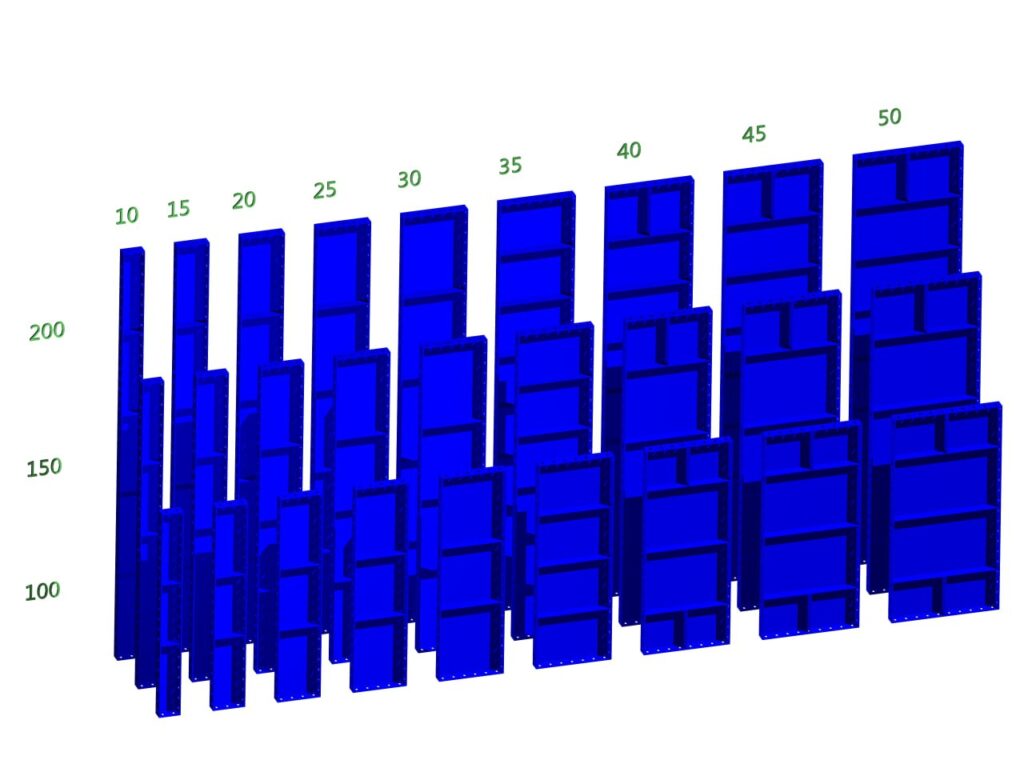

انواع قالب مدولار بتن

سیستم قالب بتن لبه خم با طراحی منعطف و ابعاد متنوع، پاسخگوی نیازهای قالب‌بندی در تمامی اجزای یک سازه است. برای مثال، برای عناصر عمودی سازه از جمله ستون‌ها و دیوارهای برشی، از قطعات تخصصی قالب مدولار ستون و دیوار استفاده می‌شود که اغلب دارای اتصالات سریع و قابلیت تنظیم دقیق هستند تا بتوانند ابعاد مختلف ستون‌ها و ضخامت‌های متغیر دیوار را پوشش دهند. از سوی دیگر، در ساخت سازه‌های افقی مانند سقف‌ها و دال‌ها، سیستم قالب بتن مدولار سقف و دال به کار می‌رود که شامل پنل‌های بزرگتر و عناصر پشتیبان خاص مانند جک‌ها و داربست‌ها برای تحمل وزن بتن تر است. این قالب‌ها امکان اجرای دال‌های یک‌طرفه و دال‌های دوطرفه را با سهولت فراهم می‌کنند. این تنوع در طراحی به این معناست که کل فرآیند ساخت، از فونداسیون تا آخرین سقف، می‌تواند تحت پوشش یک سیستم واحد قرار گیرد که این امر باعث افزایش هماهنگی و کاهش پیچیدگی‌های لجستیکی در پروژه می‌شود. در نتیجه، انتخاب نوع مناسب قالب مدولار ستون و دیوار یا قالب بتن مدولار سقف و دال برای هر بخش از پروژه، کارایی را به حداکثر می‌رساند و اطمینان می‌دهد که کیفیت نهایی سازه مطابق با استانداردها خواهد بود. به طور کلی، قالب بتن لبه خم یک راه‌حل جامع برای قالب‌بندی هر نوع ساختار بتنی است.

بنابراین انواع قالب مدولار بتن

سیستم قالب بتن مدولار دارای تنوع بالایی است تا بتواند تمامی عناصر سازه‌ای را پوشش دهد. این قالب‌ها بر اساس کاربری و شکل سازه به دسته‌های زیر تقسیم می‌شوند:

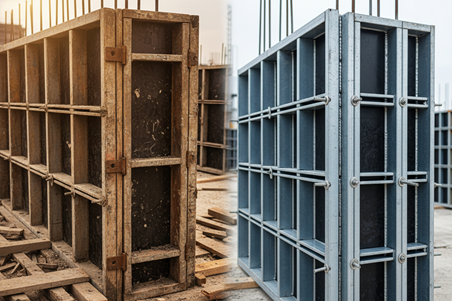

• قالب مدولار ستون:
  • این قالب‌ها معمولاً در ابعاد کوچک و قابل تنظیم تولید می‌شوند و برای بتن‌ریزی ستون‌ها در اندازه‌های مختلف (مربع، مستطیل) کاربرد دارند.
  • اغلب شامل پنل‌های مفصلی یا گیره‌ای هستند که امکان تنظیم سریع و محکم‌سازی آسان دور ستون را فراهم می‌کنند.

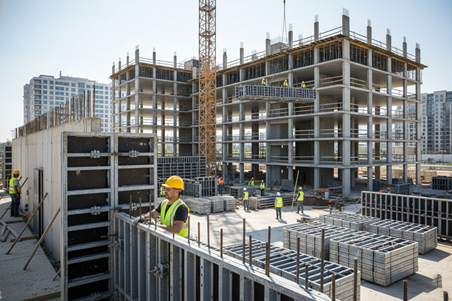

• قالب مدولار دیوار:
  • شامل پنل‌های بزرگتر و استاندارد در ابعاد متنوع است که برای ساخت دیوارهای برشی، دیوارهای حائل و دیوارهای فونداسیون استفاده می‌شوند.
  • این قالب‌ها به دلیل تحمل فشار بالای بتن در سطح گسترده، از اتصالات و پشت‌بندهای قوی‌تری بهره می‌برند.

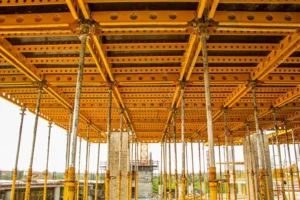

• قالب مدولار سقف و دال (Table Forms/Flying Forms):
  • این سیستم که اغلب شامل پنل‌ها و تیرهای پیش‌مونتاژ شده است، برای قالب‌بندی سطوح افقی یعنی سقف‌ها و دال‌ها به کار می‌رود.
  • برای تسریع در اجرای سقف، معمولاً پنل‌های بزرگ به صورت یکپارچه (مانند میز) پس از سخت شدن بتن، با کمک جرثقیل یا جک‌های چرخ‌دار به طبقه بعدی منتقل می‌شوند.
• قالب مدولار فونداسیون:
  • این نوع قالب‌ها برای شکل‌دهی به پی و فونداسیون‌های منفرد یا نواری استفاده شده و معمولاً به دلیل ارتفاع کم فونداسیون، ساده‌تر و با پشت‌بندهای جانبی طراحی می‌شوند تا استحکام لازم در سطح زمین را داشته باشند.
  •

راهنمای خرید قالب بتن لبه خم یا مدولار برای پروژه شما

تصمیم برای خرید قالب بتن مدولار باید بر اساس ارزیابی دقیق نیازهای پروژه و مشخصات فنی قالب‌ها صورت گیرد. در ابتدا باید به حجم کلی بتن‌ریزی و تعداد دفعات استفاده مجدد توجه کنید تا برآورد درستی از مقدار مورد نیاز از قالب مدولار فلزی بتن به دست آورید. یک فاکتور حیاتی دیگر، بررسی قیمت قالب بتن لبه خم است؛ هرچند قیمت اولیه این قالب‌ها بالاتر از روش‌های سنتی است، اما با در نظر گرفتن طول عمر و قابلیت استفاده مجدد، به سرعت از نظر اقتصادی توجیه‌پذیر می‌شود. هنگام خرید، حتماً کیفیت ورق‌های فولادی به کار رفته در ساخت قالب مدولار فلزی بتن، به ویژه ضخامت ورق‌های رویه و جان لبه‌های خم، را بررسی کنید تا از استحکام و دوام آن اطمینان حاصل شود. توجه به نوع اتصالات (پین و گوه، گیره) نیز از اهمیت ویژه‌ای برخوردار است، چرا که نصب و دمونتاژ سریع و ایمن را تضمین می‌کند. در نهایت، با مقایسه قیمت قالب بتن لبه خم و خدمات پس از فروش و مشاوره فنی شرکت‌های تولیدکننده، می‌توانید هوشمندانه‌ترین تصمیم را برای خرید قالب بتن مدولار بگیرید و از اجرای پروژه‌ای با کیفیت و اقتصادی مطمئن شوید.

مشخصات فنی و کیفیت ورق‌های قالب مدولار

کیفیت نهایی سازه بتنی به طور مستقیم تحت تأثیر مشخصات فنی قالب مدولار بتن با ورق فولادی است. ورق‌های فولادی به کار رفته در ساخت این قالب‌ها معمولاً از جنس فولادهای ساختمانی با کیفیت بالا، مانند ST37 یا در موارد خاص ST52، هستند که ضخامت آن‌ها باید مطابق با استانداردها و تحمل فشار بتن تازه باشد. استفاده از ضخامت‌های مناسب (معمولاً ۳ میلیمتر برای رویه و ۵ میلیمتر برای تسمه‌های لبه خم) برای پنل‌های قالب بتن مدولار برای فونداسیون و سایر بخش‌ها، عمر مفید قالب را تضمین کرده و از هرگونه تغییر شکل تحت بارهای سنگین جلوگیری می‌کند. خم شدن لبه‌ها با دستگاه‌های دقیق انجام می‌شود تا زاویه‌های قائمه و دقیق حاصل شود که این امر به استحکام بیشتر پنل و جلوگیری از نشتی بتن کمک می‌کند. علاوه بر جنس ورق، کیفیت جوشکاری اتصالات و تسمه‌های تقویتی نیز بسیار حیاتی است؛ جوش‌های پیوسته و بدون نقص، دوام و طول عمر قالب مدولار بتن با ورق فولادی را افزایش می‌دهند. در نهایت، دقت در ساخت و رعایت تلرانس‌های مجاز در ابعاد، از جمله فاکتورهایی است که هنگام انتخاب قالب بتن مدولار برای فونداسیون و سایر اجزا، باید به آن توجه ویژه شود تا به بهترین عملکرد و سطح بتن دست پیدا کنید.

برای اطمینان از دوام، دقت و عملکرد بهینه قالب مدولار بتن، مشخصات فنی ورق‌های فولادی به کار رفته در آن باید مطابق با استانداردهای مهندسی باشد. این مشخصات عبارتند از:

• جنس ورق فولادی:
  • اغلب از فولادهای ساختمانی با کیفیت نظیر ST37 استفاده می‌شود که تعادلی مناسب بین استحکام و قابلیت جوشکاری ارائه می‌دهد.
• ضخامت ورق رویه (Face Plate):
  • ورق سطح قالب که مستقیماً با بتن در تماس است، معمولاً دارای ضخامت ۳ میلی‌متر است. این ضخامت برای ایجاد سطح صاف و مقاومت در برابر فشار بتن تازه ضروری است.

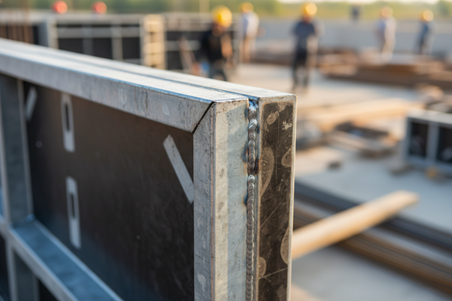

• ضخامت تسمه‌های جانبی (لبه خم):
  • تسمه‌های تقویتی که لبه‌های خم‌شده پنل را تشکیل می‌دهند، معمولاً ضخامت بیشتری دارند (اغلب ۵ یا ۶ میلی‌متر). این ضخامت بیشتر، استحکام کلی پنل را در برابر تغییر شکل و کمانش به شدت افزایش می‌دهد.
• کیفیت جوشکاری:
  • جوشکاری باید به صورت پیوسته (ممتد) و با کیفیت بالا انجام شود تا اتصال محکمی بین ورق رویه و تسمه‌های جانبی ایجاد گردد.
• دقت ابعادی و تلرانس ساخت:
  • پنل‌ها باید با استفاده از دستگاه‌های CNC و گیوتین‌های دقیق تولید شوند تا ابعاد استاندارد و زوایای کاملاً قائمه داشته باشند.
• پوشش محافظ:
  • جهت جلوگیری از زنگ‌زدگی و افزایش عمر مفید قالب‌های قالب فلزی بتن، سطح آن‌ها باید با رنگ‌های ضدزنگ (اغلب به روش الکترواستاتیک یا کوره‌ای) پوشش داده شود تا مقاومت آن‌ها در برابر رطوبت و عوامل محیطی تضمین گردد.

نصب، اتصالات و نگهداری قالب بتن لبه خم

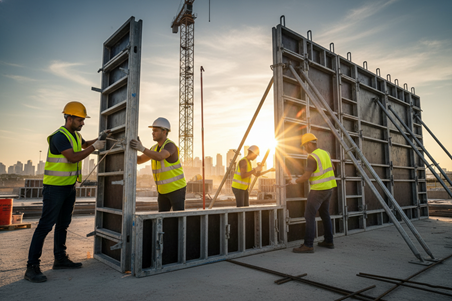

فرآیند نصب قالب مدولار ستون و دیوار به دلیل طراحی مدولار و اتصالات استاندارد، بسیار سریع و ساده است. اتصالات اصلی این سیستم عموماً شامل پین و گوه، گیره‌های بلند یا کوتاه‌، و بلت‌های مخصوص است که امکان اتصال سریع و ایمن پنل‌های مختلف را فراهم می‌کنند. مهم‌ترین نکته در نصب، اطمینان از تراز و شاقول بودن دقیق قالب‌ها قبل از بتن‌ریزی است؛ این امر با استفاده از جک‌های صلیبی و شاقول‌بندی‌های مناسب انجام می‌شود تا از هرگونه انحراف در سازه جلوگیری شود. پس از استفاده، تمیزکاری و نگهداری صحیح از قالب مدولار سقف و دال و سایر اجزا، نقش بسزایی در افزایش طول عمر آن‌ها دارد. تمیز کردن باقی‌مانده‌های بتن از سطح قالب و همچنین استفاده از روغن‌های قالب‌زدایی با کیفیت، از زنگ‌زدگی جلوگیری کرده و بتن‌برداری را در دفعات بعدی آسان‌تر می‌کند. همچنین، هنگام انبارداری، باید پنل‌های قالب مدولار ستون و دیوار و قالب مدولار سقف و دال را در محیطی خشک و دور از عوامل خورنده قرار داد تا برای استفاده مجدد در پروژه‌های بعدی آماده باشند و از آسیب‌های محیطی در امان بمانند.

کیفیت ورق‌ها: تضمین‌کننده دوام و دقت قالب

مشخصات ورق‌های فولادی به کار رفته در ساخت، تعیین‌کننده اصلی کیفیت و دوام قالب فلزی بتن لبه خم است. ضخامت و نوع ورق فولادی و اتصالات قالب مدولار باید به گونه‌ای انتخاب شود که بتواند در برابر فشارهای هیدرواستاتیک بالای بتن تازه بدون ایجاد کوچکترین تغییر شکل یا کمانش مقاومت کند. معمولاً در ساخت قالب فلزی بتن لبه خم از ورق‌های باکیفیت و با استانداردهای مشخص استفاده می‌شود تا سطح بتن نهایی کاملاً صاف و بدون نقص باشد. اهمیت این کیفیت در پروژه‌های بزرگ با عمر طولانی دوچندان می‌شود، زیرا قالب‌های باکیفیت کمتر در طول زمان و پس از چندبار استفاده، دچار تابیدگی شده و دقت خود را از دست می‌دهند. بنابراین، هنگام ارزیابی کیفیت، باید به نوع فولاد، دقت برشکاری و جوشکاری اتصالات و استحکام لبه‌های خم‌شده توجه کرد. تضمین کیفیت ورق فولادی و اتصالات قالب مدولار به این معناست که سرمایه‌گذاری شما برای سال‌های متمادی و پروژه‌های متعدد قابل استفاده خواهد بود و همواره دقت بالایی در ساختار بتنی شما ایجاد خواهد کرد.

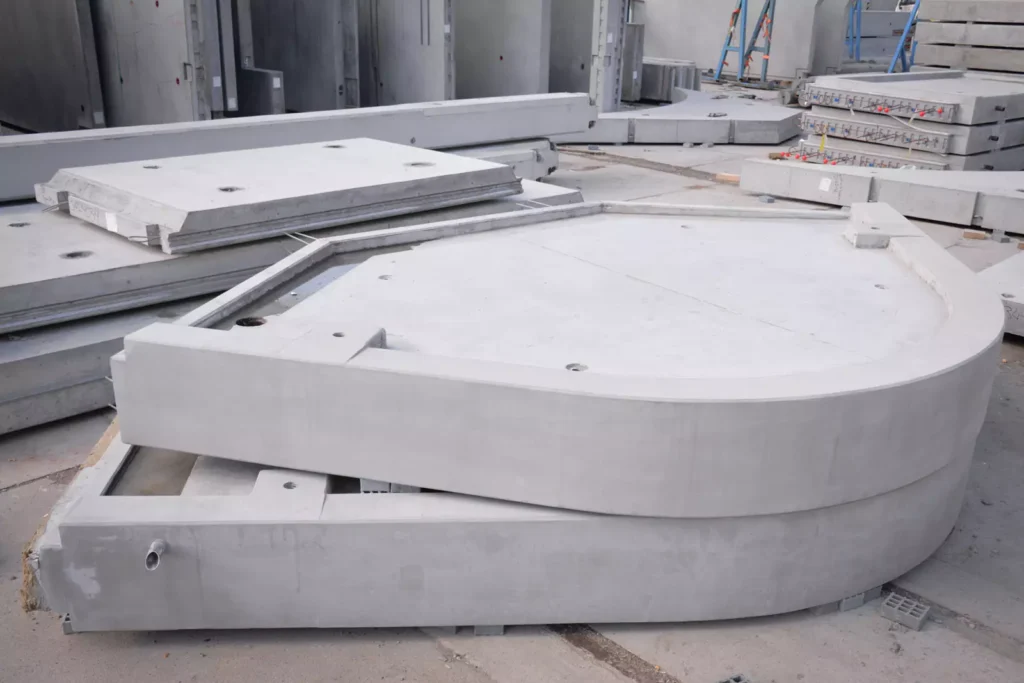

چگونه قالب بتن منحنی می‌تواند کیفیت سطح و سرعت اجرا را همزمان بهبود دهد؟

استفاده از قالب‌های منحنی در پروژه‌های بتن‌ریزی تنها یک انتخاب زیبایی‌شناسانه نیست؛ این نوع قالب‌ها تأثیر مستقیم روی کیفیت سطح بتن و سرعت اجرا دارند. وقتی قالب به درستی طراحی و نصب شود، توزیع فشار بتن روی سطح یکنواخت شده و ترک‌ها یا نقص‌های سطح کاهش می‌یابد. از طرف دیگر، قالب‌های منحنی استاندارد و پیش‌ساخته، زمان نصب و قالب‌بندی را کوتاه می‌کنند و نیاز به برش و اصلاح مداوم بتن کاهش می‌یابد.

نکته کلیدی در اجرای موفق قالب منحنی، توجه به نقاط اتصال و تقویت مناسب است. حتی یک تغییر کوچک در انحنا یا ضخامت قالب می‌تواند باعث جمع‌شدگی ناخواسته یا پیچش قالب شود. بنابراین، انتخاب قالبی با کیفیت و رعایت دقیق نکات نصب، نه تنها کیفیت نهایی بتن را تضمین می‌کند بلکه سرعت پروژه را هم افزایش می‌دهد.

اشتباهات رایج در استفاده از قالب مدولار و راهکار جلوگیری از آن‌ها

قالب‌های مدولار به دلیل قابلیت انعطاف و استفاده مجدد، انتخاب محبوب در پروژه‌های مختلف هستند، اما برخی اشتباهات رایج می‌تواند کارایی آن‌ها را کاهش دهد. یکی از این اشتباهات، استفاده از مدول‌ها بدون بررسی دقیق سازه و وزن بتن است. اگر بارگذاری ناصحیح باشد، قالب‌ها دچار تغییر شکل یا نشتی می‌شوند و سطح بتن تحت تأثیر قرار می‌گیرد.

راهکار ساده برای جلوگیری از این مشکلات، برنامه‌ریزی دقیق قبل از نصب است. محاسبه فشار بتن، رعایت فاصله و تقویت نقاط اتصال، و استفاده از ابزارهای دقیق نصب، باعث می‌شود قالب‌ها با حداقل خطا عمل کنند. نکته دیگر، نگهداری قالب‌ها بین پروژه‌هاست؛ قالب‌های مدولار که سالم و بدون ترک یا خمیدگی نگهداری شوند، عمر طولانی‌تری دارند و در هر پروژه عملکرد بهتری ارائه می‌دهند.

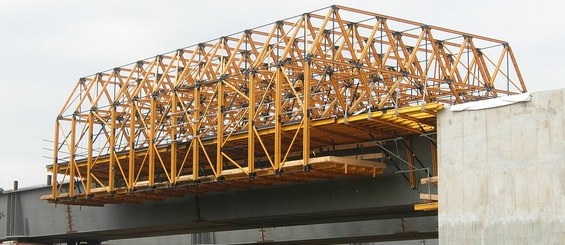

چطور قالب‌های ترکیبی منحنی و مدولار می‌توانند پروژه‌های پیچیده بتن‌ریزی را ممکن کنند؟

در پروژه‌های پیچیده، گاهی استفاده صرف از قالب منحنی یا مدولار پاسخگو نیست. در این شرایط، ترکیب هوشمندانه هر دو سیستم می‌تواند راهگشا باشد. قالب‌های مدولار برای بخش‌های بزرگ و صاف پروژه به کار می‌روند، در حالی که قالب‌های منحنی برای گوشه‌ها، انحناها و جزئیات معماری استفاده می‌شوند.

با برنامه‌ریزی صحیح و ترکیب این دو سیستم، می‌توان سرعت اجرا را بالا برد و همزمان جزئیات دقیق معماری را حفظ کرد. نکته کلیدی، طراحی مرحله‌ای است؛ قبل از بتن‌ریزی، هر بخش باید بر اساس فشار و زاویه قالب‌ها ارزیابی شود و نقاط اتصال بین سیستم‌ها تقویت گردد. این روش به ویژه در پل‌ها، رمپ‌ها و سازه‌های منحنی شکل، امکان بتن‌ریزی دقیق و بدون نقص را فراهم می‌کند و انعطاف‌پذیری پروژه را افزایش می‌دهد.

جمع‌بندی

انتخاب قالب بتن لبه خم یا مدولار یک تصمیم استراتژیک برای هر پروژه ساختمانی است که به دنبال افزایش بهره‌وری و کاهش هزینه‌های بلندمدت است. با وجود هزینه اولیه نسبتاً بالاتر، مزایای این سیستم از جمله سرعت اجرا، دقت ابعادی بی‌نظیر، و کیفیت سطح بتن نهایی، آن را به انتخابی اقتصادی و فنی تبدیل می‌کند. برای اطمینان از حداکثر بازدهی سرمایه‌گذاری، توجه ویژه به فرآیند نگهداری و استفاده مجدد قالب بتن ضروری است؛ تمیزکاری منظم و نگهداری اصولی پنل‌ها، عمر مفید قالب‌ها را تضمین می‌کند. این سیستم قالب‌بندی مدولار، با قطعات استاندارد و اتصالات ساده، نیاز به نیروی کار تخصصی را کاهش داده و فرآیند ساخت را برای انواع سازه‌ها تسهیل می‌بخشد. در نهایت، با در نظر گرفتن دوام بالا و امکان نگهداری و استفاده مجدد قالب بتن در ده‌ها پروژه، می‌توان نتیجه گرفت که سیستم قالب‌بندی لبه خم یا مدولار نه تنها یک ابزار ساختمانی، بلکه یک دارایی ارزشمند برای هر پیمانکار مدرن محسوب می‌شود و به استانداردسازی ساخت‌وساز کمک شایانی می‌کند.

سوالات متداول

1- قالب بتن لبه خم مناسب چه نوع پروژه‌ هایی است؟ برای انواع سازه‌های بتنی از جمله دیوارها، ستون‌ها، فونداسیون‌ها و دال‌ها با نیاز به دقت و کیفیت سطح بالا مناسب است.

2- تفاوت قالب لبه خم با قالب مدولار چیست؟ قالب لبه خم (قالب بتن لبه خم) یک زیرمجموعه و نوع خاصی از قالب مدولار فلزی است که با لبه‌های تقویت‌شده برای استحکام و دقت بیشتر طراحی شده است.

3- آیا قالب بتن مدولار چند بار قابل استفاده است؟ بله، به دلیل ساختار فلزی و دوام بالا، این قالب‌ها قابلیت استفاده مجدد تا ده‌ها و حتی صدها بار را دارند.

4- چه عواملی روی قیمت قالب بتن لبه خم تاثیر می ‌گذارند؟ ضخامت و کیفیت ورق فولادی (رویه و تسمه‌ها)، نوع و تعداد اتصالات (پین و گوه یا گیره)، و برند تولیدکننده تأثیرگذار هستند.

5- قالب لبه خم برای ستون بهتر است یا دیوار؟ این قالب به طور یکسان برای قالب‌بندی ستون‌ها و دیوارهای بتنی مناسب است و بسته به ابعاد پروژه قطعات خاص خود را دارد.
